Tubos de bloqueo - Acero inoxidable
Un tubo de bloqueo sirve de dispositivo de seguridad en estructuras con muelles de gas. Los tubos de bloqueo impiden que el muelle de gas se cierre inesperadamente, por ejemplo si se produce una ráfaga de viento, el muelle de gas se dobla, alguna junta presenta fugas, aumenta la carga que soporta la estructura, etc. Tiene que apretar el tubo de bloqueo manualmente para poder comprimir el muelle de gas. Los tubos de bloqueo siempre deberían utilizarse para mejorar la seguridad en lugares en que hay objetos que puedan golpear personas, o estructuras que puedan causar lesiones o daños.
59-70023-description
Acero inoxidable 304
59-70024-description
Acero inoxidable 316
Comprar por
Opciones de compra

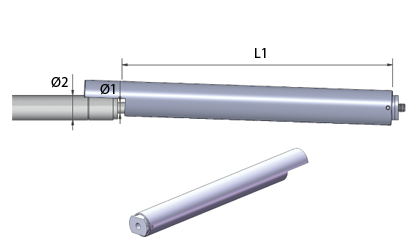

| Ver precios - Añadir al carrito | Material | Ø1 Adecuado para tamaño de piston (mm) |
Ø2 Adecuado para tamaño de tubo (mm) |
L1 Adecuado para carrera (mm) |
Nº de stock | Stock | Esquema técnico | Leer más | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| Acero inoxidable 316 | 8,00 | 18,00 | 100,00 | LTX-8-100-316 |
|
|
||||
| Acero inoxidable 316 | 8,00 | 18,00 | 140,00 | LTX-8-140-316 |
|
|
||||
| Acero inoxidable 316 | 8,00 | 18,00 | 150,00 | LTX-8-150-316 |
|
|
||||
| Acero inoxidable 316 | 8,00 | 18,00 | 200,00 | LTX-8-200-316 |
|
|
||||
| Acero inoxidable 316 | 8,00 | 18,00 | 250,00 | LTX-8-250-316 |
|
|
||||
| Acero inoxidable 316 | 10,00 | 23,00 | 100,00 | LTX-10-100-316 |
|
|
||||
| Acero inoxidable 316 | 10,00 | 23,00 | 150,00 | LTX-10-150-316 |
|
|
||||
| Acero inoxidable 304 | 10,00 | 23,00 | 200,00 | LTX-10-200 |
|
|
||||
| Acero inoxidable 316 | 10,00 | 23,00 | 200,00 | LTX-10-200-316 |
|
|
||||
| Acero inoxidable 316 | 10,00 | 23,00 | 250,00 | LTX-10-250-316 |
|
|
- LTX-8-100-316En stock: 38
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 8,00Ø2 - Adecuado para tamaño de tubo (mm) 18,00L1 - Adecuado para carrera (mm) 100,00
- LTX-8-140-316En stock: 137
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 8,00Ø2 - Adecuado para tamaño de tubo (mm) 18,00L1 - Adecuado para carrera (mm) 140,00
- LTX-8-150-316En stock: 23
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 8,00Ø2 - Adecuado para tamaño de tubo (mm) 18,00L1 - Adecuado para carrera (mm) 150,00
- LTX-8-200-316En stock: 24
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 8,00Ø2 - Adecuado para tamaño de tubo (mm) 18,00L1 - Adecuado para carrera (mm) 200,00
- LTX-8-250-316En stock: 11
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 8,00Ø2 - Adecuado para tamaño de tubo (mm) 18,00L1 - Adecuado para carrera (mm) 250,00
- LTX-10-100-316En stock: 24
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 10,00Ø2 - Adecuado para tamaño de tubo (mm) 23,00L1 - Adecuado para carrera (mm) 100,00
- LTX-10-150-316En stock: 16
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 10,00Ø2 - Adecuado para tamaño de tubo (mm) 23,00L1 - Adecuado para carrera (mm) 150,00
- LTX-10-200En stock: 9
Material Acero inoxidable 304Ø1 - Adecuado para tamaño de piston (mm) 10,00Ø2 - Adecuado para tamaño de tubo (mm) 23,00L1 - Adecuado para carrera (mm) 200,00
- LTX-10-200-316En stock: 21
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 10,00Ø2 - Adecuado para tamaño de tubo (mm) 23,00L1 - Adecuado para carrera (mm) 200,00
- LTX-10-250-316En stock: 3
Material Acero inoxidable 316Ø1 - Adecuado para tamaño de piston (mm) 10,00Ø2 - Adecuado para tamaño de tubo (mm) 23,00L1 - Adecuado para carrera (mm) 250,00
Material
Acero inoxidable 304.
Acoplamiento y uso:
El tubo de bloqueo para resortes de gas garantiza que los elementos externos, como el viento, las colisiones, los impactos, etc, no causen el cierre accidental, por ejemplo, de una puerta, lo que supondría un riesgo de daño para las personas o la propiedad.
La función del tubo de bloqueo para resortes de gas se neutraliza fácilmente con una ligera presión.
- 1. Al acoplar el tubo de bloqueo para resortes de gas en el resorte de gas. Puede que resulte difícil pasar la rosca del pistón, a través de la pieza del extremo del tubo. Esto es así debido a que la pieza del extremo recibe la carga del muelle, que se voltea para garantizar el correcto funcionamiento del muelle.
- 2. Presione el punto más elevado de la pieza del extremo y, al mismo tiempo, guíe el pistón a través del orificio de la pieza del extremo. Los resortes de gas con un pistón de 6 mm se enroscan en la pieza del extremo.
- 3. El tubo de bloqueo para resortes de gas ya se ha montado correctamente y puede colocarse el terminal.
