Muelles de tracción - Acero inoxidable
La serie está disponible en tres longitudes distintas. 300 mm, 500 mm, 1.000 mm Estos muelles suelen utilizarse para hacer pruebas: puede cortar los muelles a la longitud deseada y a continuación crear bucles.
Tenga en cuenta que estos muelles no tienen bucles.

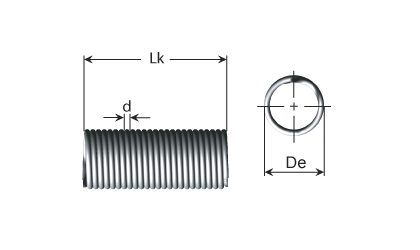

| Ver precios - Añadir al carrito | Material | d Diámetro del alambre (mm) |
De Diámetro externo (mm) |
Di Diámetro interno (mm) |
Lk Cuerpo de muelle (mm) |
Gama | Nº de stock | Stock | Esquema técnico | Leer más | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acero inoxidable 302 | 0,40 | 2,40 | 1,60 | 1.000,00 | D | 49000 |
|
|||||
| Acero inoxidable 302 | 0,40 | 3,40 | 2,60 | 1.000,00 | D | 49010 |
|
|||||
| Acero inoxidable 302 | 0,50 | 3,50 | 2,50 | 1.000,00 | D | 49020 |
|
|||||
| Acero inoxidable 302 | 0,50 | 5,50 | 4,50 | 1.000,00 | D | 49030 |
|
|||||
| Acero inoxidable 302 | 0,60 | 6,00 | 4,80 | 300,00 | D | 1RF |
|
|||||
| Acero inoxidable 302 | 0,63 | 4,50 | 3,24 | 1.000,00 | D | 49040 |
|
|||||
| Acero inoxidable 302 | 0,63 | 7,00 | 5,74 | 1.000,00 | D | 49050 |
|
|||||
| Acero inoxidable 302 | 0,75 | 7,00 | 5,50 | 300,00 | D | 2RF |
|
|||||
| Acero inoxidable 302 | 0,80 | 5,50 | 3,90 | 1.000,00 | D | 49060 |
|
|||||
| Acero inoxidable 302 | 0,80 | 8,00 | 6,40 | 300,00 | D | 3RF |
|
- 49000En stock: 12
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,40De - Diámetro externo (mm) 2,40Di - Diámetro interno (mm) 1,60Lk - Cuerpo de muelle (mm) 1.000,00Gama D
- 49010En stock: 7
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,40De - Diámetro externo (mm) 3,40Di - Diámetro interno (mm) 2,60Lk - Cuerpo de muelle (mm) 1.000,00Gama D
- 49020En stock: 29
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,50De - Diámetro externo (mm) 3,50Di - Diámetro interno (mm) 2,50Lk - Cuerpo de muelle (mm) 1.000,00Gama D
- 49030En stock: 44
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,50De - Diámetro externo (mm) 5,50Di - Diámetro interno (mm) 4,50Lk - Cuerpo de muelle (mm) 1.000,00Gama D
- 1RFEn stock: 300
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,60De - Diámetro externo (mm) 6,00Di - Diámetro interno (mm) 4,80Lk - Cuerpo de muelle (mm) 300,00Gama D
- 49040En stock: 25
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,63De - Diámetro externo (mm) 4,50Di - Diámetro interno (mm) 3,24Lk - Cuerpo de muelle (mm) 1.000,00Gama D
- 49050En stock: 20
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,63De - Diámetro externo (mm) 7,00Di - Diámetro interno (mm) 5,74Lk - Cuerpo de muelle (mm) 1.000,00Gama D
- 2RFEn stock: 463
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,75De - Diámetro externo (mm) 7,00Di - Diámetro interno (mm) 5,50Lk - Cuerpo de muelle (mm) 300,00Gama D
- 49060En stock: 16
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,80De - Diámetro externo (mm) 5,50Di - Diámetro interno (mm) 3,90Lk - Cuerpo de muelle (mm) 1.000,00Gama D
- 3RFEn stock: 273
Material Acero inoxidable 302d - Diámetro del alambre (mm) 0,80De - Diámetro externo (mm) 8,00Di - Diámetro interno (mm) 6,40Lk - Cuerpo de muelle (mm) 300,00Gama D
DIN 17224 AISI 302 WERKSTOFF Nº 1.4310
Temperatura de servicio entre -200 ºC y +250 ºC
Estos muelles no tienen bucles.
No hay constante de resorte para esta gama de muelles. Estos muelles están diseñados para comprobar en qué punto se pueden acortar los muelles para alcanzar la longitud deseada. La constante de resorte depende de la longitud, por lo que no podemos ofrecer una constante de resorte general.
Normalmente, hacia el lado derecho
: Los muelles estándar no se definen con una dirección específica de bobinado. En función de la producción, los muelles pueden fabricarse con un bobinado hacia la derecha o hacia la izquierda. Si necesita una dirección de bobinado específica, deberá fabricarse un muelle especial.
El uso previsto de estos muelles son pruebas y experimentos. Puede cortarlos a la longitud deseada.
En el caso de que se necesite un muelle de tracción con un valor exacto para uno de los siguientes parámetros, dicho muelle deberá personalizarse:
- Tipo de bucle
- Altura del bucle (LH)
- Posición del bucle (X)
- Anchura del bucle (si el muelle debe acoplarse a un tubo)
- Abertura en el bucle (m)
- Fuerza inicial (F0)
