Muelles de tracción

Muelles de extensión en alambre de piano, alambre electrogalvanizado o alambre de acero inoxidable

Si hace su pedido de lunes a jueves antes de las 15:30 y el viernes antes de las 14:45, le enviaremos su pedido el mismo día con una entrega prevista de 2 a 4 días. Esto se aplica a todos los muelles de extensión en stock

Consulte los descuentos por volumen y los precios haciendo clic en la cesta de la compra junto al producto en cuestión.

Con la ayuda de las barras deslizadoras, hemos hecho que sea rápido y fácil navegar por nuestra gama de muelles de extensión estándar de más de 3.000 tamaños diferentes.

Tenemos de todo, desde muelles de extensión pequeños hasta grandes utilizados en la industria y en el ámbito particular. La selección de muelles de extensión estándar se proporciona en longitudes que van de 6,35 mm a 377,00 mm (en estado descargado).

y se fabrica conforme a las normas DIN vigentes cumpliendo los requisitos de calidad más estrictos en Europa y América.

¿Qué es un muelle de extensión?


Un muelle de extensión se utiliza cuando se necesita tracción, por ejemplo, en maquinaria industrial y agrícola, tanto en construcciones grandes como las pequeñas.

Un muelle de extensión acumula una fuerza cuando el muelle se separa. Cuanto más se estira, más fuerza se acumula. La fuerza se libera cuando el muelle puede volver a su longitud original. Si un muelle de extensión se diseña y utiliza correctamente, puede utilizarse durante mucho tiempo. Para más información, consulte el apartado «Vida útil» de la información técnica que encontrará a continuación.

Alambre de piano: entorno seco


Los muelles de alambre de piano son la opción recomendada para entornos secos. El material no ofrece ninguna protección contra la oxidación. Los muelles de alambre de piano son aproximadamente un 10% más resistentes que los de acero inoxidable.

Los muelles de extensión electrogalvanizados se fabrican con alambre de piano al que se aplica un proceso de electrogalvanizado que les confiere una superficie atractiva y brillante. La electrogalvanización solo proporciona una resistencia moderada a la corrosión, pero si el muelle se utiliza en un entorno húmedo, la vida útil se prolongará en comparación a la del mismo muelle fabricado con alambre de piano sin tratamiento superficial.

Alambre de acero inoxidable: entorno húmedo


Para entornos húmedos, recomendamos muelles de alambre de acero inoxidable. Los muelles de extensión de acero inoxidable son aproximadamente un 10% más débiles que los de alambre de piano.

Si va a utilizar los muelles en entornos en los que están expuestos a productos químicos agresivos o al agua salada, recomendamos muelles de un tipo específico de acero inoxidable (AISI 316). No los tenemos en stock, pero podemos fabricarlos por encargo. Póngase en contacto con nosotros para obtener más información.

Muelles para corte y pruebas


Si no está seguro de qué longitud/carrera necesita, disponemos de muelles en longitudes de 300, 500 y 1.000 mm fabricados específicamente para ser cortados a medida y utilizados para prototipos y pruebas. Ordene por longitudes usando el deslizador de abajo.

Nota: Estos muelles no tienen bucles. Debe doblarlos el cliente después de cortarlos a la longitud deseada, si es necesario. Para prolongar la vida útil, recomendamos que se doblen con suavidad, no con codos afilados o muescas.

19-70016-description

Acero galvanizado

19-70014-description

Alambre de piano

19-70015-description

Acero inoxidable 302

Comprar por
Opciones de compra

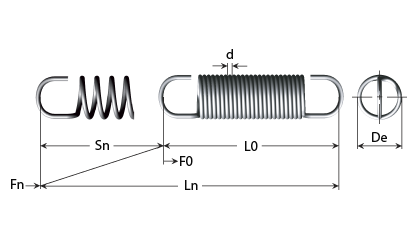

d - Diámetro del alambre (mm)
De - Diámetro externo (mm)
Di - Diámetro interno (mm)
L0 - Longitud sin carga (mm)
Ln - Longitud máx. con carga (mm)
Sn - Recorrido máximo (mm)
Fn - Carga máxima en N en Ln (N)
F0 - Fuerza inicial (N)
R - Constante del muelle (N/mm)
Lk - Cuerpo de muelle (mm)

Artículos 1-10 de 2766

Fijar Dirección Descendente
Ver precios - Añadir al carrito Material d
Diámetro del alambre (mm)
De
Diámetro externo (mm)
Di
Diámetro interno (mm)
L0
Longitud sin carga (mm)
Ln
Longitud máx. con carga (mm)
Sn
Recorrido máximo (mm)
Fn
Carga máxima en N en Ln (N)
F0
Fuerza inicial (N)
R
Constante del muelle (N/mm)
Gama Nº de stock Stock Esquema técnico Leer más 3D CAD
Acero inoxidable 302 0,18 1,60 N/A 6,35 13,72 7,37 1,19 0,11 0,15 B E00630070250S E00630070250S
Alambre de piano 0,18 1,60 N/A 6,35 13,72 7,37 1,42 0,13 0,18 B E00630070250M E00630070250M
Acero inoxidable 302 0,18 1,60 N/A 7,87 18,54 10,67 1,19 0,11 0,10 B E00630070310S E00630070310S
Alambre de piano 0,18 1,60 N/A 7,87 18,54 10,67 1,42 0,13 0,12 B E00630070310M E00630070310M
Acero inoxidable 302 0,18 1,60 N/A 9,65 23,62 13,97 1,19 0,11 0,07 B E00630070380S E00630070380S
Alambre de piano 0,18 1,60 N/A 9,65 23,62 13,97 1,42 0,13 0,09 B E00630070380M E00630070380M
Acero inoxidable 302 0,18 1,60 N/A 11,18 28,45 17,27 1,19 0,11 0,06 B E00630070440S E00630070440S
Alambre de piano 0,18 1,60 N/A 11,18 28,45 17,27 1,42 0,13 0,07 B E00630070440M E00630070440M
Acero inoxidable 302 0,18 1,60 N/A 12,70 33,27 20,57 1,19 0,11 0,06 B E00630070500S E00630070500S
Alambre de piano 0,18 1,60 N/A 12,70 33,27 20,57 1,42 0,13 0,07 B E00630070500M E00630070500M
  1. E00630070250S
    En stock: 361
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 6,35
    Ln - Longitud máx. con carga (mm) 13,72
    Sn - Recorrido máximo (mm) 7,37
    Fn - Carga máxima en N en Ln (N) 1,19
    F0 - Fuerza inicial (N) 0,11
    R - Constante del muelle (N/mm) 0,15
    Gama B
  2. E00630070250M
    En stock: 341
    Material Alambre de piano
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 6,35
    Ln - Longitud máx. con carga (mm) 13,72
    Sn - Recorrido máximo (mm) 7,37
    Fn - Carga máxima en N en Ln (N) 1,42
    F0 - Fuerza inicial (N) 0,13
    R - Constante del muelle (N/mm) 0,18
    Gama B
  3. E00630070310S
    En stock: 1.106
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 7,87
    Ln - Longitud máx. con carga (mm) 18,54
    Sn - Recorrido máximo (mm) 10,67
    Fn - Carga máxima en N en Ln (N) 1,19
    F0 - Fuerza inicial (N) 0,11
    R - Constante del muelle (N/mm) 0,10
    Gama B
  4. E00630070310M
    En stock: 509
    Material Alambre de piano
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 7,87
    Ln - Longitud máx. con carga (mm) 18,54
    Sn - Recorrido máximo (mm) 10,67
    Fn - Carga máxima en N en Ln (N) 1,42
    F0 - Fuerza inicial (N) 0,13
    R - Constante del muelle (N/mm) 0,12
    Gama B
  5. E00630070380S
    En stock: 502
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 9,65
    Ln - Longitud máx. con carga (mm) 23,62
    Sn - Recorrido máximo (mm) 13,97
    Fn - Carga máxima en N en Ln (N) 1,19
    F0 - Fuerza inicial (N) 0,11
    R - Constante del muelle (N/mm) 0,07
    Gama B
  6. E00630070380M
    En stock: 223
    Material Alambre de piano
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 9,65
    Ln - Longitud máx. con carga (mm) 23,62
    Sn - Recorrido máximo (mm) 13,97
    Fn - Carga máxima en N en Ln (N) 1,42
    F0 - Fuerza inicial (N) 0,13
    R - Constante del muelle (N/mm) 0,09
    Gama B
  7. E00630070440S
    En stock: 237
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 11,18
    Ln - Longitud máx. con carga (mm) 28,45
    Sn - Recorrido máximo (mm) 17,27
    Fn - Carga máxima en N en Ln (N) 1,19
    F0 - Fuerza inicial (N) 0,11
    R - Constante del muelle (N/mm) 0,06
    Gama B
  8. E00630070440M
    En stock: 57
    Material Alambre de piano
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 11,18
    Ln - Longitud máx. con carga (mm) 28,45
    Sn - Recorrido máximo (mm) 17,27
    Fn - Carga máxima en N en Ln (N) 1,42
    F0 - Fuerza inicial (N) 0,13
    R - Constante del muelle (N/mm) 0,07
    Gama B
  9. E00630070500S
    En stock: 116
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 12,70
    Ln - Longitud máx. con carga (mm) 33,27
    Sn - Recorrido máximo (mm) 20,57
    Fn - Carga máxima en N en Ln (N) 1,19
    F0 - Fuerza inicial (N) 0,11
    R - Constante del muelle (N/mm) 0,06
    Gama B
  10. E00630070500M
    En stock: 3.315
    Material Alambre de piano
    d - Diámetro del alambre (mm) 0,18
    De - Diámetro externo (mm) 1,60
    Di - Diámetro interno (mm)
    L0 - Longitud sin carga (mm) 12,70
    Ln - Longitud máx. con carga (mm) 33,27
    Sn - Recorrido máximo (mm) 20,57
    Fn - Carga máxima en N en Ln (N) 1,42
    F0 - Fuerza inicial (N) 0,13
    R - Constante del muelle (N/mm) 0,07
    Gama B
por página
Alambre de piano

El alambre está certificado conforme a la norma DIN 17223 Clase C Wire WERKSTOFF NO. 1.1200 - Norma EN 10270-1
Temperatura de servicio entre -30 ºC y +120 ºC
Recomendado para entornos secos.

Acero inoxidable

El alambre está certificado conforme a la norma DIN 17224 AISI 302 WERKSTOFF NO. 1.4310 - Norma EN 10270-3
Temperatura de servicio entre -200 ºC y +250 ºC
Puede utilizarse en entornos secos y húmedos o mojados.

Galvanizado

El alambre está certificado conforme a la norma DIN 17223 Clase C Wire WERKSTOFF NO. 1.1200 - Norma EN 10270-1
Temperatura de servicio entre -30 ºC y +120 ºC
Los muelles de extensión galvanizados se fabrican con alambre de piano al que se aplica un proceso de electrogalvanizado Electrogalvanizado significa que se aplica al muelle de extensión una superficie brillante y más resistente a la corrosión.
Recomendado para entornos secos.

Series A y C: (Puede consultar a qué serie pertenece un muelle en la columna «Serie» de la tabla).
Todas las dimensiones y fuerzas cumplen lo establecido en la norma DIN 2097 (Grado 2). DIN 2097 define la fuerza como el parámetro determinante. Por lo tanto, el número de espiras puede variar, por lo que no se indicará para estas series.

Serie B: (Puede consultar a qué serie pertenece un muelle en la columna «Serie» de la tabla).
El diámetro exterior y la longitud se definen de acuerdo con las siguientes tablas

De - Diá. Ext.(mm)
desde
a
Tolerancia
1,45
3,02
+ - 0,08
3,05
6,10
+ - 0,13
6,12
12,70
+ - 0,20
12,73
25,40
+ - 0,38
24,43
31,12
+ - 0,51
31,14
37,08
+ - 0,76
37,11
50,08
+ - 1,02
L0 - Longitud (mm)
desde
a
Tolerancia
3,05
25,40
+ - 0,79
25,41
38,10
+ - 1,58
38,11
88,90
+ - 3,18
88,91
152,40
+ - 4,78
Fn - Fuerza máx. (N)
Tolerancia
± 10%
R - Constante del muelle
Tolerancia
± 10%

Serie D: (Puede consultar a qué serie pertenece un muelle en la columna «Serie» de la tabla).
La serie se produce para ser utilizada en pruebas y prototipos; por lo tanto, no hay tolerancias para esta serie.

Puesto que esta serie está diseñada para pruebas, las espiras del muelle cortado variarán de un muelle a otro, por lo que no se puede definir una constante.

Si desea una ficha técnica en PDF o un dibujo CAD en 3D del muelle en formato .step, .iges o .sat, puede descargarla gratuitamente haciendo clic en el símbolo CAD en 3D que aparece junto al número de artículo en la tabla.

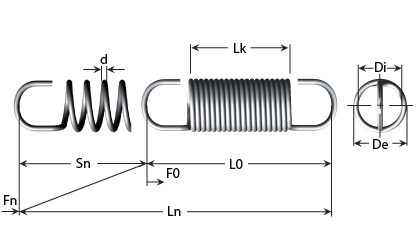

Esquema técnico - Muelles de extensión en alambre de piano, alambre electrogalvanizado o alambre de acero inoxidable
d
=
Diámetro del alambre en mm
De
=
Diámetro externo en mm (Di + (d*2))
LK
=
Longitud sin carga del cuerpo del muelle en mm
L0
=
Longitud libre sin carga. El valor Lo sólo se utiliza a modo de guía.
El valor Lo puede variar ligeramente.
L1
=
Longitud con carga en mm en F1
L2
=
Longitud con carga en mm en F2
Ln
=
Longitud máx. con carga en mm (longitud mín./carga máx.)
F0
=
Fuerza inicial (N)
F1
=
Carga parcial en N (Newtons) en L1
F2
=
Carga adicional en N (Newtons) en L2
Fn
=
Carga máxima en N (Newtons) en Ln (no debería utilizarse)
sn
=
Recorrido máximo en mm (Lo+Ln) (no debería utilizarse)
R
=
Constante del muelle en N/mm
LH
=
Altura interna del ojo en mm
m
=
Abertura (espacio) en bucle en mm
x
=
Posición del bucle
1 N
=
0,10197Kg
1Kg
=
9,80665N

La fuerza máxima en Newtons (Fn) para un muelle de extensión en cuerda de piano certificada es aproximadamente un 10% más alta que para un muelle de acero inoxidable de las mismas dimensiones.

Cálculo de la tensión inicial (F0):
La tensión inicial (F0) de un muelle de extensión también se llama fuerza inicial. Esto indica cuánta fuerza se utilizará para activar el muelle de extensión.

La tensión inicial (F0) o fuerza inicial es solamente orientativa, ya que puede variar de un lote a otro. Como regla general, se puede decir que la tensión inicial (F0) corresponde a aproximadamente el 10-15% de la fuerza máxima (Fn).

Tensión inicial (F0) = Fuerza máxima (Fn) - (Constante de muelle (R) x Carrera máxima (Sn))



Por ejemplo, la tensión inicial para la referencia 32600 (Fn = 237 N, R = 2,67 N/mm y Sn = 75,70 mm) se calcula como:

237 N - (2,67 N/mm * 75,70 mm) = 35 N

Cálculo de la fuerza del muelle a una longitud determinada:
Si quiere saber cuánta fuerza produce un muelle de extensión para una longitud/carrera determinada, puede aplicar la siguiente fórmula:

Fuerza a una longitud determinada (F1) = Tensión inicial (F0) + (Carrera máxima (Sn) * Constante del muelle (R))

Por ejemplo, para la referencia 32600, donde R = 2,67 N/mm, si queremos saber la fuerza de una carrera de 55 mm y la F0 es de aproximadamente 35 N.

35 N + (55 mm * 2,67 N/mm) = 182 N

Serie A: (Puede consultar a qué serie pertenece un muelle en la columna «Serie» de la tabla).
Bucles alemanes conforme a la norma DIN 2097, ángulo aleatorio.

La posición del bucle (X) es variable, por lo que los bucles se pueden girar entre sí. El diámetro externo de los bucles puede superar fácilmente el diámetro externo del cuerpo.

Bucle alemán
Bucle alemán

Serie A: Tolerancia de la anchura de bucle
La tolerancia a desviaciones se determina en función de lo establecido en la siguiente fórmula. Tenga en cuenta que debe utilizar un valor determinado basado en la ratio de las espiras del muelle para poder calcular la tolerancia.

De (diámetro exterior) + valor de la tabla basadio en la ratio de las espiras

Ejemplo: La referencia 32600 tiene un grosor de alambre (d) de 2,5 mm. El diámetro exterior (De) es de 18 mm, lo que produce un diámetro medio (Dm) de 15,5 mm.

A partir de la tabla de ratio de espiras, podemos llegar al valor que hay que sumar al diámetro exterior del muelle (De) para encontrar el diámetro exterior máximo del bucle.

Relación de espira: 15,5 mm / 2,5 mm = 6,2 mm
Anchura máxima del bucle: 18 mm + (1,5 * 2,5 mm) = 21,75 mm

Tabla de ratio de espiras
Relación de espira: (dm/d) - Gütegrad 2
Gütegrad 2
0 mm - 6 mm
d
6 mm - 12 mm
1,5 * d
12 mm +
El diseño de los bucles se puede ajustar según convenga.

Serie A: - Tolerancia de la altura de bucle interno

Por ejemplo, la referencia 32600 tiene un diámetro medio (Dm) de 15,5 mm.
Altura mínima del bucle interno = 0,8 * 15,5 mm = 12,4 mm.
Altura máxima del bucle interno = 1,1 * 15,5 mm = 17,05 mm.

Altura del bucle (LH)
Altura del bucle (LH)

Series B y C: (Puede consultar a qué serie pertenece un muelle en la columna «Serie» de la tabla).
Los bucles de esta gama son bucles alemanes sin una forma de bucle específica y con un ángulo aleatorio. Las excepciones son las referencias 503 y 503RF, que tienen bucles ingleses.

Se han llevado a cabo todos los esfuerzos posibles para que el diámetro exterior del bucle sea el mismo que el del cuerpo del muelle. No obstante, el diámetro exterior del bucle puede variar. Por lo tanto, no hay tolerancias para esta serie.

Bucle inglés
Bucle inglés

Serie D: (Puede consultar a qué serie pertenece un muelle en la columna «Serie» de la tabla).
No hay bucles para esta serie. Está destinado a pruebas y corte. El cliente debe, por tanto, crear sus propios bucles. Para prolongar la vida útil del muelle, recomendamos hacer bucles en curvas suaves sin muescas. Si el bucle se dobla demasiado abruptamente, puede producirse un punto débil en el muelle.

La serie D no tiene bucles.
La serie D no tiene bucles.

La vida útil de un muelle suele ser muy difícil de definir. Entran en juego un gran número de parámetros, por lo que es imposible determinar una vida útil.

Los parámetros que influyen significativamente en la vida útil son: instalación, método de instalación, número de movimientos, vibraciones, sacudidas, torsión, longitud de carrera, carrera no axial, temperatura, desgaste contra otras superficies, entorno de uso, posibles agentes de limpieza, impactos laterales, etc.

Calcule siempre las dimensiones de un muelle de extensión de forma que proporcione la fuerza y recorridos deseados con el menor esfuerzo posible. De este modo se maximizará la vida útil del muelle.

Aplicar la carga máxima sobre el muelle o superarla acortará su vida útil y provocará que se deforme de manera permanente.

Por lo tanto, recomendamos no utilizar más del 75% de la carrera máxima (Sn) de los muelles cónicos.

En general, es hacia la derecha. La fuerza y la aplicación no se ven afectadas por el sentido de giro.

Los muelles de extensión estándar no se definen con una dirección de giro específica. En función de la producción, los muelles puede fabricarse con giro hacia la derecha o hacia la izquierda.

En el caso de que se necesite un muelle de tracción con un valor exacto para uno de los siguientes parámetros, dicho muelle deberá personalizarse:
- Tipo de bucle
- Altura del bucle (LH)
- Posición del bucle (X)
- Anchura del bucle (si el muelle debe acoplarse a un tubo)
- Abertura en el bucle (m)
- Fuerza inicial (F0)

Si se utilizan muelles para hamacas o columpios para bebé, por ejemplo, u otras estructuras en las que una persona esté suspendida de la estructura de algún modo, hay que tener en cuenta lo siguiente:

Deformación o rotura de muelles
Un muelle es un objeto técnico que se puede deformar o romper durante el uso. Puede haber defectos invisibles en la aleación de un alambre de muelle, y durante la fabricación del muelle también pueden producirse defectos que pueden debilitarlo. El uso inadecuado de un muelle también puede reducir su vida útil y provocar su deformación o rotura.

Un muelle debe dimensionarse siempre de manera que incorpore un factor de seguridad correspondiente al riesgo en uso.

Dispositivo de seguridad - ¡IMPORTANTE!
Si el muelle se va a utilizar en una estructura en la que una persona está suspendida de alguna manera de la estructura, y el muelle va a ser un elemento de carga entre la persona y la estructura, debe instalarse un dispositivo de seguridad apropiado aparte entre la persona y un punto fijo; esto garantiza que la persona no pueda caerse si el muelle se deforma o se rompe.

El usuario de un muelle (en cualquier estructura en la que las personas puedan caerse o lesionarse de otro modo) es siempre el responsable de garantizar que la estructura esté diseñada correctamente para que no se produzcan daños personales si un muelle se deforma o se rompe.

Sodemann Industrifjedre A/S NO recomienda el uso de muelles en estructuras en las que haya personas suspendidas del muelle.

Incompatibilidad de Internet Explorer

Lamentablemente, este sitio web no funciona bien con Internet Explorer. Recomendamos utilizar uno de los siguientes navegadores gratuitos:

Copyright © 2024 Sodemann Industrifjedre A/S. All rights reserved.
