Muelles de torsión - Acero inoxidable

Muelles de torsión - Acero inoxidable

Si hace su pedido de lunes a jueves antes de las 15:30 y el viernes antes de las 14:45, le enviaremos su pedido el mismo día con una entrega prevista de 2 a 4 días. Esto se aplica a todos los muelles de torsión en stock.

Consulte nuestra amplia gama de muelles de torsión de acero inoxidable. Consulte los descuentos por volumen y los precios haciendo clic en la cesta de la compra junto al producto en cuestión.

Use las barras deslizantes que encontrará a continuación para navegar de un modo rápido y fácil.

¿Qué es un muelle de torsión?


Los muelles de torsión se utilizan para generar par o acumular energía rotatoria en una estructura ensamblada. Un muelle de torsión suele estar montado en un mandril. El mandril está dimensionado de modo que quede el hueco justo entre el mandril y la parte interior del cuerpo del muelle. El hueco entre el mandril y el cuerpo del muelle no debe ser ni demasiado grande ni demasiado pequeño. Si hay demasiada holgura, el cuerpo del muelle puede caerse, y si hay demasiada poca, el cuerpo del muelle puede quedar encallado en el mandril cuando se cargue.

El muelle tiene que estar siempre cargado en una dirección que permite que el cuerpo del muelle “se cierre”. Se pueden elegir muelles con vueltas a la derecha o a la izquierda, de modo que se pueden montar en parejas sobre el mandril.

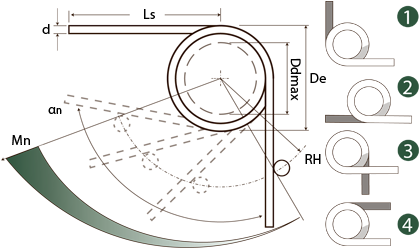

Distintas posiciones de pata


Ofrecemos resortes de torsión en acero inoxidable con cuatro posiciones diferentes. Si precisa una posición diferente, puede que esté buscando nuestra gama en cuerda de piano. Más información.

Dirección de bobinado


Los números de producto que acaban en “R” tienen vueltas a la derecha.
Los números de producto que acaban en “L” tienen vueltas a la izquierda.

Comprar por
Opciones de compra
d - Diámetro del alambre (mm)
De - Diámetro externo (mm)
Di - Diámetro interno (mm)
Ddmax - Eje máx. (mm)
n - Bobinas elásticas (Piezas)
Ls1 - Longitud de la pata (mm)
αn - Giro máx. (grados)
Mn - Par máx. (N mm)

Artículos 1-10 de 360

Fijar Dirección Descendente
Ver precios - Añadir al carrito Material d
Diámetro del alambre (mm)
De
Diámetro externo (mm)
Di
Diámetro interno (mm)
Ddmax
Eje máx. (mm)
n
Bobinas elásticas (Piezas)
Ls1
Longitud de la pata (mm)
αn
Giro máx. (grados)
Mn
Par máx. (N mm)
Nº de stock Stock Esquema técnico Leer más 3D CAD
Acero inoxidable 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055L T012-090-055L
Acero inoxidable 302 0,30 2,36 1,76 1,40 2,25 9,50 90,00 5,31 T012-090-055R T012-090-055R
Acero inoxidable 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062L T012-270-062L
Acero inoxidable 302 0,30 2,59 1,99 1,57 8,75 9,50 270,00 5,31 T012-270-062R T012-270-062R
Acero inoxidable 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067L T012-180-067L
Acero inoxidable 302 0,30 2,77 2,17 1,70 5,00 9,50 180,00 5,31 T012-180-067R T012-180-067R
Acero inoxidable 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109L T012-180-109L
Acero inoxidable 302 0,30 4,22 3,62 2,77 3,00 12,70 180,00 5,31 T012-180-109R T012-180-109R
Acero inoxidable 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109L T012-270-109L
Acero inoxidable 302 0,30 4,32 3,72 2,77 4,75 12,70 270,00 5,31 T012-270-109R T012-270-109R
  1. T012-090-055L
    En stock: 1.206
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 2,36
    Di - Diámetro interno (mm) 1,76
    Ddmax - Eje máx. (mm) 1,40
    n - Bobinas elásticas (Piezas) 2,25
    Ls1 - Longitud de la pata (mm) 9,50
    αn - Giro máx. (grados) 90,00
    Mn - Par máx. (N mm) 5,31
  2. T012-090-055R
    En stock: 1.055
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 2,36
    Di - Diámetro interno (mm) 1,76
    Ddmax - Eje máx. (mm) 1,40
    n - Bobinas elásticas (Piezas) 2,25
    Ls1 - Longitud de la pata (mm) 9,50
    αn - Giro máx. (grados) 90,00
    Mn - Par máx. (N mm) 5,31
  3. T012-270-062L
    En stock: 1.414
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 2,59
    Di - Diámetro interno (mm) 1,99
    Ddmax - Eje máx. (mm) 1,57
    n - Bobinas elásticas (Piezas) 8,75
    Ls1 - Longitud de la pata (mm) 9,50
    αn - Giro máx. (grados) 270,00
    Mn - Par máx. (N mm) 5,31
  4. T012-270-062R
    En stock: 415
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 2,59
    Di - Diámetro interno (mm) 1,99
    Ddmax - Eje máx. (mm) 1,57
    n - Bobinas elásticas (Piezas) 8,75
    Ls1 - Longitud de la pata (mm) 9,50
    αn - Giro máx. (grados) 270,00
    Mn - Par máx. (N mm) 5,31
  5. T012-180-067L
    En stock: 290
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 2,77
    Di - Diámetro interno (mm) 2,17
    Ddmax - Eje máx. (mm) 1,70
    n - Bobinas elásticas (Piezas) 5,00
    Ls1 - Longitud de la pata (mm) 9,50
    αn - Giro máx. (grados) 180,00
    Mn - Par máx. (N mm) 5,31
  6. T012-180-067R
    En stock: 664
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 2,77
    Di - Diámetro interno (mm) 2,17
    Ddmax - Eje máx. (mm) 1,70
    n - Bobinas elásticas (Piezas) 5,00
    Ls1 - Longitud de la pata (mm) 9,50
    αn - Giro máx. (grados) 180,00
    Mn - Par máx. (N mm) 5,31
  7. T012-180-109L
    En stock: 267
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 4,22
    Di - Diámetro interno (mm) 3,62
    Ddmax - Eje máx. (mm) 2,77
    n - Bobinas elásticas (Piezas) 3,00
    Ls1 - Longitud de la pata (mm) 12,70
    αn - Giro máx. (grados) 180,00
    Mn - Par máx. (N mm) 5,31
  8. T012-180-109R
    En stock: 93
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 4,22
    Di - Diámetro interno (mm) 3,62
    Ddmax - Eje máx. (mm) 2,77
    n - Bobinas elásticas (Piezas) 3,00
    Ls1 - Longitud de la pata (mm) 12,70
    αn - Giro máx. (grados) 180,00
    Mn - Par máx. (N mm) 5,31
  9. T012-270-109L
    En stock: 1.149
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 4,32
    Di - Diámetro interno (mm) 3,72
    Ddmax - Eje máx. (mm) 2,77
    n - Bobinas elásticas (Piezas) 4,75
    Ls1 - Longitud de la pata (mm) 12,70
    αn - Giro máx. (grados) 270,00
    Mn - Par máx. (N mm) 5,31
  10. T012-270-109R
    En stock: 498
    Material Acero inoxidable 302
    d - Diámetro del alambre (mm) 0,30
    De - Diámetro externo (mm) 4,32
    Di - Diámetro interno (mm) 3,72
    Ddmax - Eje máx. (mm) 2,77
    n - Bobinas elásticas (Piezas) 4,75
    Ls1 - Longitud de la pata (mm) 12,70
    αn - Giro máx. (grados) 270,00
    Mn - Par máx. (N mm) 5,31
por página

Inoxidable:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Temperatura de servicio entre -200 ºC y +250 ºC

Tolerancias para el par de torsión: +/- 10 %
Tolerancias para diámetro externo (De): +/- 5 %

Si desea una ficha técnica en PDF o un dibujo CAD en 3D del muelle en formato .step, .iges o .sat, puede descargarla gratuitamente haciendo clic en el símbolo CAD en 3D que aparece junto al número de artículo en la tabla.

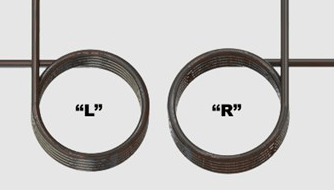

Los números de producto que acaban en “R” tienen vueltas a la derecha.
Los números de producto que acaban en “L” tienen vueltas a la izquierda.

Muelles de torsión - Acero inoxidable - Dirección de bobinado

La vida útil de un muelle suele ser muy difícil de definir. Entran en juego un gran número de parámetros, por lo que es imposible determinar una vida útil.

Los parámetros que influyen significativamente en la vida útil son: instalación, método de instalación, número de movimientos, vibraciones, sacudidas, torsión, longitud de carrera, carrera no axial, temperatura, desgaste contra otras superficies, entorno de uso, posibles agentes de limpieza, impactos laterales, etc.

Aplicar la carga máxima sobre el muelle o superarla acortará su vida útil y provocará que se deforme de manera permanente.
