Arandelas elásticas curvadas
Las arandelas curvadas se utilizan cuando es necesario compensar una holgura axial. Se puede compensar una pequeña separación con una carga relativamente ligera.
Comprar por
Opciones de compra

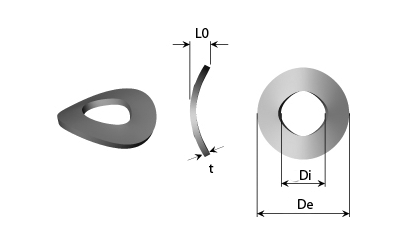

| Ver precios - Añadir al carrito | Material | De Diámetro externo (mm) |
Di Diámetro interno (mm) |
h max Altura máxima (mm) |
h min Altura mínima (mm) |
s Grosor (mm) |
Nº de stock | Stock | Esquema técnico | Leer más | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acero para muelles | 4,00 | 1,80 | 0,90 | 0,45 | 0,25 | 62030 |
|
|
||||
| Acero para muelles | 4,50 | 2,20 | 1,00 | 0,50 | 0,30 | 62040 |
|
|
||||
| Acero para muelles | 5,00 | 2,50 | 1,00 | 0,50 | 0,30 | 62050 |
|
|
||||
| Acero para muelles | 5,50 | 2,80 | 1,10 | 0,55 | 0,30 | 62060 |
|
|
||||
| Acero para muelles | 6,00 | 3,20 | 1,30 | 0,65 | 0,40 | 62070 |
|
|
||||
| Acero para muelles | 7,00 | 3,70 | 1,40 | 0,70 | 0,40 | 62080 |
|
|
||||
| Acero para muelles | 8,00 | 4,30 | 1,60 | 0,80 | 0,50 | 62090 |
|
|
||||
| Acero para muelles | 10,00 | 5,30 | 1,80 | 0,90 | 0,50 | 62100 |
|
|
||||
| Acero para muelles | 11,00 | 6,40 | 2,20 | 1,10 | 0,50 | 62110 |
|
|
||||
| Acero para muelles | 12,00 | 7,40 | 2,40 | 1,00 | 0,50 | 62120 |
|
|
- 62030En stock: 608
Material Acero para muellesDe - Diámetro externo (mm) 4,00Di - Diámetro interno (mm) 1,80h max - Altura máxima (mm) 0,90h min - Altura mínima (mm) 0,45s - Grosor (mm) 0,25
- 62040En stock: 2.315
Material Acero para muellesDe - Diámetro externo (mm) 4,50Di - Diámetro interno (mm) 2,20h max - Altura máxima (mm) 1,00h min - Altura mínima (mm) 0,50s - Grosor (mm) 0,30
- 62050En stock: 564
Material Acero para muellesDe - Diámetro externo (mm) 5,00Di - Diámetro interno (mm) 2,50h max - Altura máxima (mm) 1,00h min - Altura mínima (mm) 0,50s - Grosor (mm) 0,30
- 62060En stock: 780
Material Acero para muellesDe - Diámetro externo (mm) 5,50Di - Diámetro interno (mm) 2,80h max - Altura máxima (mm) 1,10h min - Altura mínima (mm) 0,55s - Grosor (mm) 0,30
- 62070En stock: 8.469
Material Acero para muellesDe - Diámetro externo (mm) 6,00Di - Diámetro interno (mm) 3,20h max - Altura máxima (mm) 1,30h min - Altura mínima (mm) 0,65s - Grosor (mm) 0,40
- 62080En stock: 440
Material Acero para muellesDe - Diámetro externo (mm) 7,00Di - Diámetro interno (mm) 3,70h max - Altura máxima (mm) 1,40h min - Altura mínima (mm) 0,70s - Grosor (mm) 0,40
- 62090En stock: 145
Material Acero para muellesDe - Diámetro externo (mm) 8,00Di - Diámetro interno (mm) 4,30h max - Altura máxima (mm) 1,60h min - Altura mínima (mm) 0,80s - Grosor (mm) 0,50
- 62100En stock: 1.093
Material Acero para muellesDe - Diámetro externo (mm) 10,00Di - Diámetro interno (mm) 5,30h max - Altura máxima (mm) 1,80h min - Altura mínima (mm) 0,90s - Grosor (mm) 0,50
- 62110En stock: 1.881
Material Acero para muellesDe - Diámetro externo (mm) 11,00Di - Diámetro interno (mm) 6,40h max - Altura máxima (mm) 2,20h min - Altura mínima (mm) 1,10s - Grosor (mm) 0,50
- 62120En stock: 500
Material Acero para muellesDe - Diámetro externo (mm) 12,00Di - Diámetro interno (mm) 7,40h max - Altura máxima (mm) 2,40h min - Altura mínima (mm) 1,00s - Grosor (mm) 0,50
Material
DIN 17222 - C 75 - WERKSTOFF Nº 1.0605
Descripción
Las arandelas elásticas curvadas se utilizan cuando es necesario compensar una separación axial. Se puede compensar una pequeña cantidad de separación con una carga relativamente ligera. - Todas las dimensiones tienen 1 "curva". Las levas con 1 "curva" permiten que la arandela pueda presionarse hasta quedar plana sin que la leva pierda fuerza como resultado de ello. No obstante, se recomienda utilizar piezas con un tamaño adecuado (como si el recorrido fuese a ser menor).
Superficie
Los 4 tamaños más pequeños están fosfatados y lubricados. El resto de tamaños tienen un galvanizado de 9-12 my.
