3-Arandelas elásticas onduladas
Se utilizan 3 arandelas de muelle onduladas para compensar el juego axial, por ejemplo en cojinetes de bola u otros lugares en que se necesita un recorrido limitado del muelle. Las 3 dimensiones más pequeñas tienen 2 arandelas, y el resto, 3.
Los números de almacén acabados en "R" son de acero inoxidable.
64-70056-description
Acero para muelles
64-70015-description
Acero inoxidable 302

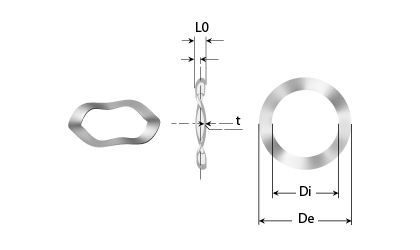

| Ver precios - Añadir al carrito | Material | De Diámetro externo (mm) |
Di Diámetro interno (mm) |
t Grosor (mm) |
L0 Longitud sin carga (mm) |
L1 Altura con carga (mm) |
F Fuerza media |
Ondulaciones (Piezas) |
Nº de stock | Stock | Esquema técnico | Leer más | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Acero inoxidable 302 | 4,65 | 3,40 | 0,09 | 0,58 | 0,30 | 1,70 | 2,00 | W61300R |
|
|
||||
| Acero inoxidable 302 | 6,15 | 4,92 | 0,14 | 0,76 | 0,38 | 3,30 | 2,00 | W61310R |
|
|
||||
| Acero inoxidable 302 | 7,75 | 6,17 | 0,17 | 0,76 | 0,38 | 3,30 | 2,00 | W61320R |
|
|
||||
| Acero para muelles | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61330 |
|
|
||||
| Acero inoxidable 302 | 9,32 | 6,73 | 0,15 | 0,76 | 0,38 | 13,40 | 3,00 | W61340R |
|
|
||||
| Acero para muelles | 12,29 | 10,08 | 0,23 | 0,74 | 0,51 | 17,80 | 3,00 | W61350 |
|
|
||||
| Acero para muelles | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61360 |
|
|
||||
| Acero inoxidable 302 | 12,50 | 8,89 | 0,18 | 0,89 | 0,51 | 17,80 | 3,00 | W61370R |
|
|
||||
| Acero para muelles | 15,44 | 11,66 | 0,20 | 0,94 | 0,64 | 17,80 | 3,00 | W61380 |
|
|
||||
| Acero para muelles | 15,70 | 11,18 | 0,20 | 1,02 | 0,64 | 17,80 | 3,00 | W61390 |
|
|
- W61300REn stock: 2.889
Material Acero inoxidable 302De - Diámetro externo (mm) 4,65Di - Diámetro interno (mm) 3,40t - Grosor (mm) 0,09L0 - Longitud sin carga (mm) 0,58L1 - Altura con carga (mm) 0,30F - Fuerza media 1,70Ondulaciones - (Piezas) 2,00
- W61310REn stock: 4.197
Material Acero inoxidable 302De - Diámetro externo (mm) 6,15Di - Diámetro interno (mm) 4,92t - Grosor (mm) 0,14L0 - Longitud sin carga (mm) 0,76L1 - Altura con carga (mm) 0,38F - Fuerza media 3,30Ondulaciones - (Piezas) 2,00
- W61320REn stock: 486
Material Acero inoxidable 302De - Diámetro externo (mm) 7,75Di - Diámetro interno (mm) 6,17t - Grosor (mm) 0,17L0 - Longitud sin carga (mm) 0,76L1 - Altura con carga (mm) 0,38F - Fuerza media 3,30Ondulaciones - (Piezas) 2,00
- W61330En stock: 1.184
Material Acero para muellesDe - Diámetro externo (mm) 9,32Di - Diámetro interno (mm) 6,73t - Grosor (mm) 0,15L0 - Longitud sin carga (mm) 0,76L1 - Altura con carga (mm) 0,38F - Fuerza media 13,40Ondulaciones - (Piezas) 3,00
- W61340REn stock: 877
Material Acero inoxidable 302De - Diámetro externo (mm) 9,32Di - Diámetro interno (mm) 6,73t - Grosor (mm) 0,15L0 - Longitud sin carga (mm) 0,76L1 - Altura con carga (mm) 0,38F - Fuerza media 13,40Ondulaciones - (Piezas) 3,00
- W61350En stock: 23.010
Material Acero para muellesDe - Diámetro externo (mm) 12,29Di - Diámetro interno (mm) 10,08t - Grosor (mm) 0,23L0 - Longitud sin carga (mm) 0,74L1 - Altura con carga (mm) 0,51F - Fuerza media 17,80Ondulaciones - (Piezas) 3,00
- W61360En stock: 1.140
Material Acero para muellesDe - Diámetro externo (mm) 12,50Di - Diámetro interno (mm) 8,89t - Grosor (mm) 0,18L0 - Longitud sin carga (mm) 0,89L1 - Altura con carga (mm) 0,51F - Fuerza media 17,80Ondulaciones - (Piezas) 3,00
- W61370REn stock: 7.294
Material Acero inoxidable 302De - Diámetro externo (mm) 12,50Di - Diámetro interno (mm) 8,89t - Grosor (mm) 0,18L0 - Longitud sin carga (mm) 0,89L1 - Altura con carga (mm) 0,51F - Fuerza media 17,80Ondulaciones - (Piezas) 3,00
- W61380En stock: 581
Material Acero para muellesDe - Diámetro externo (mm) 15,44Di - Diámetro interno (mm) 11,66t - Grosor (mm) 0,20L0 - Longitud sin carga (mm) 0,94L1 - Altura con carga (mm) 0,64F - Fuerza media 17,80Ondulaciones - (Piezas) 3,00
- W61390En stock: 3.066
Material Acero para muellesDe - Diámetro externo (mm) 15,70Di - Diámetro interno (mm) 11,18t - Grosor (mm) 0,20L0 - Longitud sin carga (mm) 1,02L1 - Altura con carga (mm) 0,64F - Fuerza media 17,80Ondulaciones - (Piezas) 3,00
Acero inoxidable: Material de acero inoxidable WERKSTOFF Nº 1.4310 - Los números de stock finalizados en "R" corresponden a piezas de acero inoxidable.
Acero para muelles: Ck67 WERKSTOFF Nº 1.1231
Las arandelas elásticas onduladas se utilizan para compensar un juego axial, por ejemplo, en cojinetes de bolas o otros lugares donde se requiere un recorrido limitado del muelle. Las 3 medidas más pequeñas tienen 2 arandelas, el resto de medidas tienen 3 arandelas.
